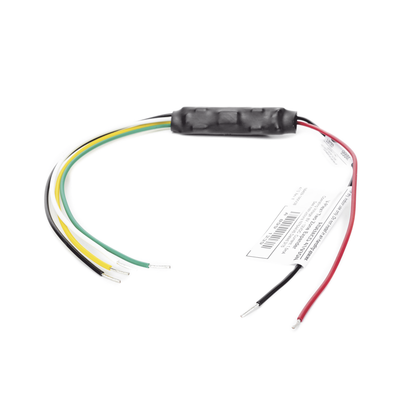

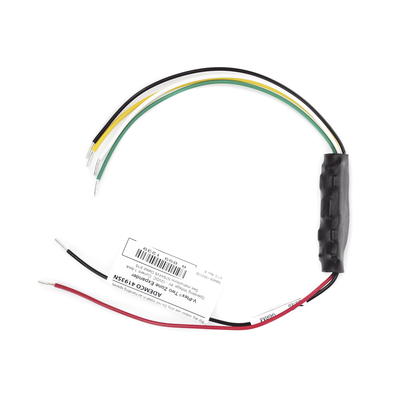

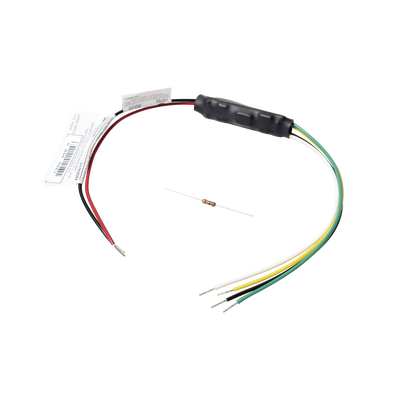

Modulo de expansión Vplex de dos zonas una supervisada con resistencia de fin de línea | 4193-SN
Marca: HONEYWELL HOME RESIDEO
Modelo: 4193-SN
• Módulo de expansión serial de dos zonas
• Configurable como zona supervisada y no supervisada
• Zona 1 supervisada con resistencia 10k EOLR
• Diseñado para conexiones en bucle de multiplexado
• Compatible con paneles VISTA-40, VISTA-50P y VISTA-100
• Instalación en gabinetes o cajas de conexiones
Características Principales
- Módulo de expansión serial de dos zonas para sistemas de alarma
- Configurable como una zona supervisada (10K EOLR) + una no supervisada, o dos zonas no supervisadas
- Diseñado para conexiones en bucle de multiplexado
- Mini expansor para montajes ocultos o en estaciones de jalón
- Compatible únicamente con paneles que soporten dispositivos de bucle de polling serial
Aplicaciones
- Instalación en gabinetes de paneles de control o cajas de conexiones UL Listed
- Zona 1 debe usarse en configuración supervisada para aplicaciones de incendio
- Zona 2 puede utilizarse para seguridad contra robo
- Para aplicaciones UL Burglary: unidad debe montarse a menos de 3 pies del dispositivo de alarma

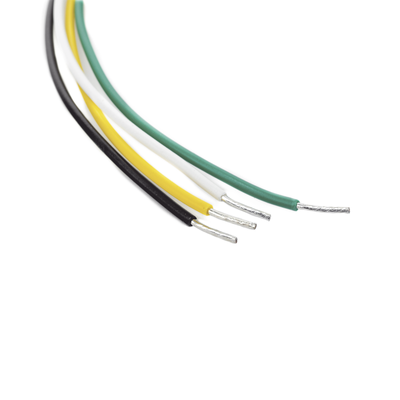

Conexiones
- BLANCO (LOOP 1): Supervisado EOLR 10K

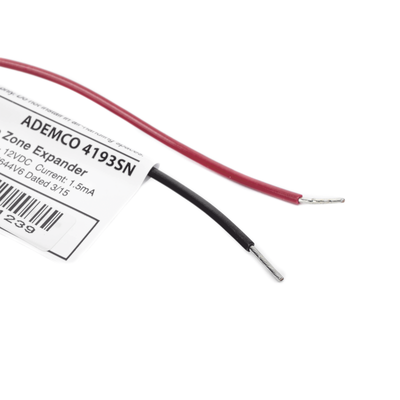

- ROJO (+): Alimentación positiva
- VERDE (LOOP 2): No supervisado
- NEGRO (–): Común 0V
- AMARILLO (LOOP 1): No supervisado
